hệ thống giám sát khí SF6 trạm GIS

Giới thiệu hệ thống giám sát khí SF6 trạm GIS

Không cần chờ đến cuộc cách mạng công nghiệp lần thứ 4, (4.0), các nước phát triển và các nước NIC, BRICS đã tự động hóa  hệ thống giám sát khí SF6 trạm GIS, không cần người. Tuy nhiên ở Việt nam thì vẫn mới mẻ, hiện nay xu hướng chuyển từ trạm ngoài trời, thành Trạm GIS, trong nhà, các lắp đặt hệ thống giám sát rò rỉ khí SF6 mới manh nha bắt đầu. Hệ thống cảm biên này giúp bảo vệ trạm GIS một cách chủ động và không cần đến nhân sự ngồi trực tại trạm.

Introduction of gas monitoring system SF6 GIS station

No need to wait for the 4th industrial revolution, (4.0), developed countries and NIC countries, BRICS have automated the GIS station SF6 gas monitoring system, no need for people. However, in Vietnam, it is still new, at present, the trend of changing from an outdoor station to a GIS station, indoors, the installation of the SF6 gas leak monitoring system has just begun. This sensor system helps protect the GIS station proactively and does not require personnel to sit at the station.

Introduction of gas monitoring system SF6 GIS station

No need to wait for the 4th industrial revolution, (4.0), developed countries and NIC countries, BRICS have automated the GIS station SF6 gas monitoring system, no need for people. However, in Vietnam, it is still new, at present, the trend of changing from an outdoor station to a GIS station, indoors, the installation of the SF6 gas leak monitoring system has just begun. This sensor system helps protect the GIS station proactively and does not require personnel to sit at the station.

가스 모니터링 시스템 SF6 GIS 스테이션 도입

4 차 산업 혁명 (4.0), 선진국 및 NIC 국가를 기다릴 필요가 없습니다. BRICS는 GIS 스테이션 SF6 가스 모니터링 시스템을 자동화했습니다. 그러나 베트남에서는 현재 야외 스테이션에서 GIS 스테이션, 실내, SF6 가스 누출 모니터링 시스템의 설치가 시작된 추세가 여전히 새로운 추세입니다. 이 센서 시스템은 GIS 스테이션을 사전에 보호하는 데 도움이되며 직원이 스테이션에 앉을 필요가 없습니다.

气体监测系统SF6 GIS站介绍

无需等待第四次工业革命（4.0），发达国家和NIC国家，金砖四国已经自动化了GIS站SF6气体监测系统，无需人员。 但是，在越南，它仍然是新事物，目前，从室外站变为GIS站的趋势是在室内，SF6气体泄漏监测系统的安装才刚刚开始。 该传感器系统有助于主动保护GIS站点，并且不需要人员坐在站点上。

ການແນະ ນຳ ກ່ຽວກັບລະບົບຕິດຕາມກວດກາອາຍແກັດ SF6 GIS

ບໍ່ ຈຳ ເປັນຕ້ອງລໍຖ້າການປະຕິວັດອຸດສາຫະ ກຳ ຄັ້ງທີ 4, (4.0), ປະເທດທີ່ພັດທະນາແລ້ວແລະປະເທດ NIC, BRICS ໄດ້ຕິດຕັ້ງລະບົບຕິດຕາມກວດກາແກ station ສ GIS ສະຖານີ SF6 ໂດຍອັດຕະໂນມັດ, ບໍ່ ຈຳ ເປັນຕ້ອງມີຄົນ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ໃນປະເທດຫວຽດນາມ, ມັນຍັງ ໃໝ່ ຢູ່, ປັດຈຸບັນ, ແນວໂນ້ມການປ່ຽນຈາກສະຖານີກາງແຈ້ງໄປສູ່ສະຖານີ GIS, ໃນເຮືອນ, ການຕິດຕັ້ງລະບົບຕິດຕາມກວດກາການຮົ່ວໄຫຼຂອງແກ gas ສ SF6 ໄດ້ເລີ່ມຕົ້ນແລ້ວ. ລະບົບເຊັນເຊີນີ້ຊ່ວຍປ້ອງກັນສະຖານີ GIS ຢ່າງຕັ້ງ ໜ້າ ແລະບໍ່ຕ້ອງການບຸກຄະລາກອນນັ່ງຢູ່ສະຖານີ.

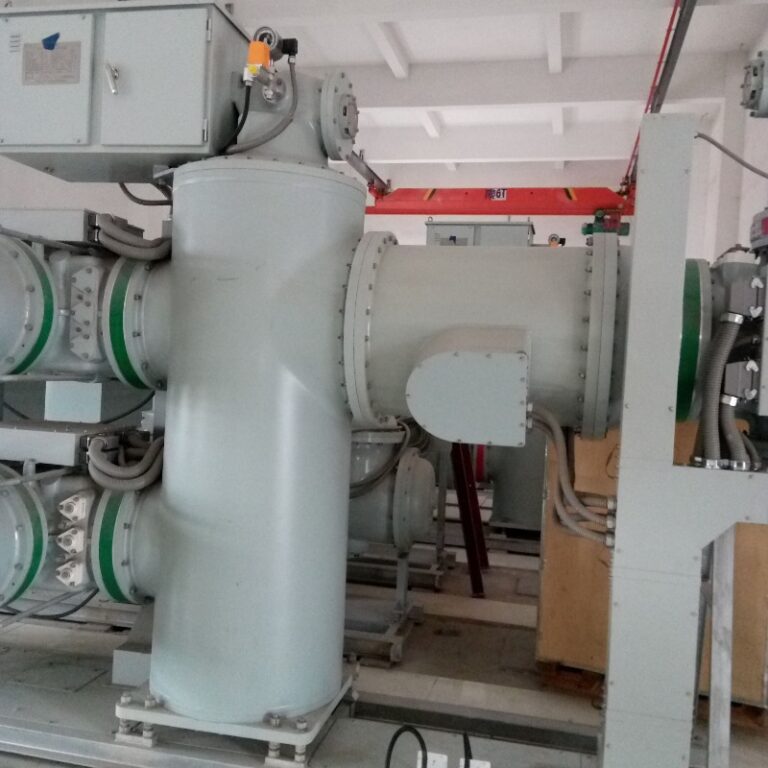

Cấu trúc của  hệ thống giám sát khí SF6 trạm GIS

Vị trí lắp đặt của hệ thống giám sát khí SF6 ở trạm GIS

1.SF6 lắp đặt tường chủ, điều khiển tập trung máy phát SF6, báo động tập trung.
Tín hiệu truyền đi xa.

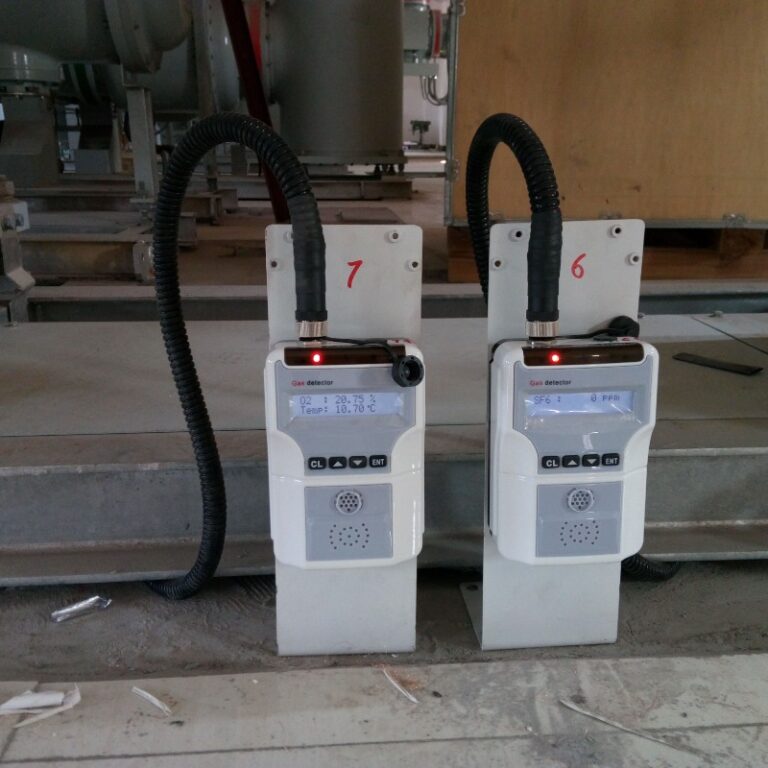

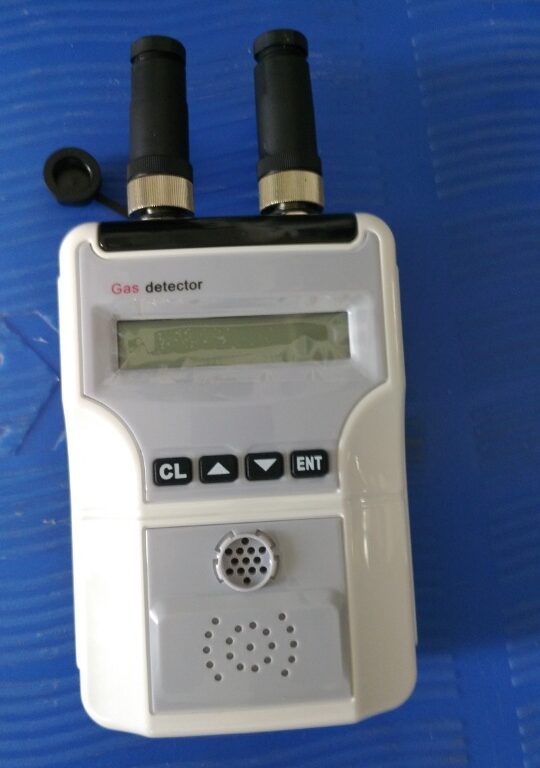

2. Máy phát phát hiện rò rỉ SF6, được lắp đặt cách mặt đất 15cm.
Bởi vì khí SF6 tương đối nặng, nó được thử nghiệm càng gần mặt đất càng tốt. Tuy nhiên, để ngăn chặn sự xâm nhập của bụi và hơi ẩm thì việc lắp đặt cần cách mặt đất 15cm.

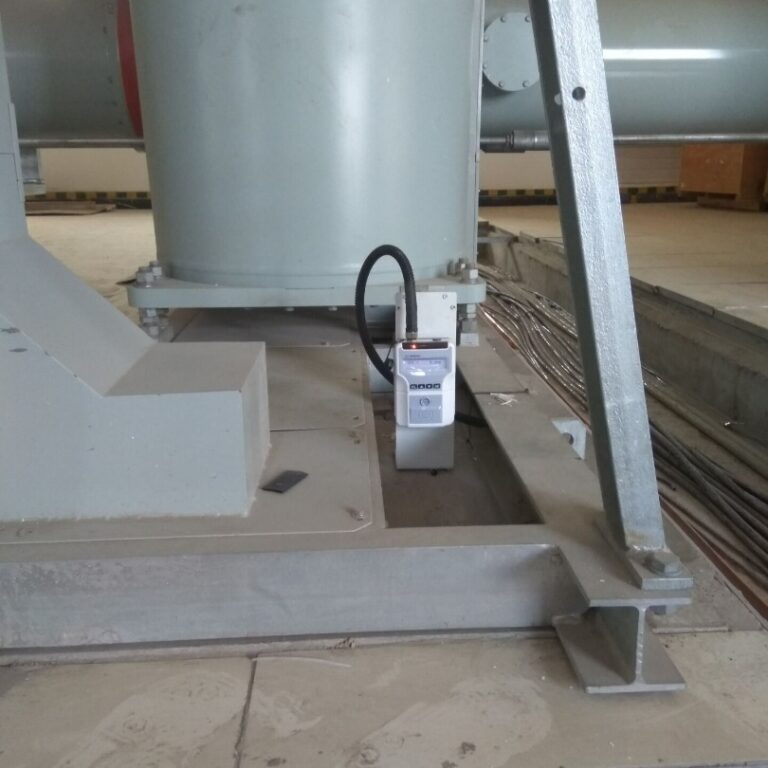

Đồng hồ đo rò rỉ SF6 thường được lắp đặt ngay bên dưới ngăn chứa khí GIS.
Vì các phân tử khí SF6 tương đối lớn nên các vết rò rỉ sẽ tiếp tục tích tụ trên mặt đất.
Sự rò rỉ của khí SF6 có thể được phát hiện tốt hơn và nhanh hơn ở độ cao 15 cm so với mặt đất.

Đối với một trạm tổng hợp 110KVGIS chung, các thiết bị cần có như sau

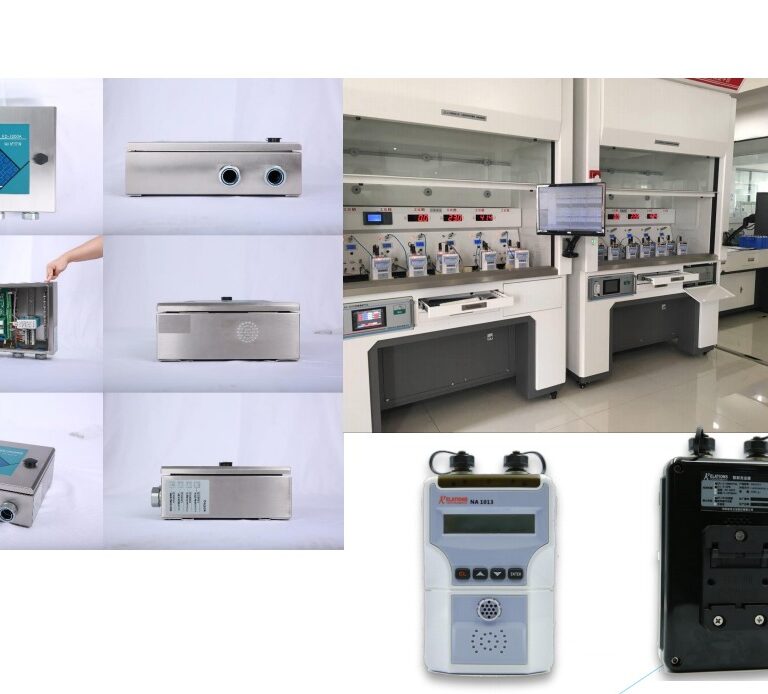

1. Một máy chủ giám sát SF6
2. Có 7 bộ truyền rò rỉ SF6 và 1 bộ đo nhiệt độ và độ ẩm oxy.
3. Phụ kiện: Báo động quang Acousto, cảm biến hồng ngoại, bộ điều khiển quạt.

Installation location:

1.SF6 host wall installation, centralized control of SF6 transmitter, centralized alarm.
The signal travels far.
2. SF6 leak detection transmitter, installed 15cm above the ground.
Because the SF6 gas is relatively heavy, it is tested as close to the ground as possible. However, in order to prevent the intrusion of dust and moisture, the installation needs to be 15cm from the ground.

The SF6 leak meter is usually installed directly below the GIS gas compartment.
Because SF6 gas molecules are relatively large, leaks will continue to accumulate on the ground.
The leakage of SF6 gas can be detected better and faster at 15CM above the ground.

For a general 110KVGIS general station, the equipment required is as follows
1. One SF6 monitoring host
2. There are 7 SF6 leakage transmitters and 1 set of oxygen temperature and humidity.
3. Accessories: Acousto-optic alarm, infrared sensor, fan controller.

Ngân sách cho  hệ thống giám sát khí SF6 trạm GIS

• Chúng tôi tạm đề xuất đơn giá tạm tính cho hệ thống trạm 110KVA GIS theo mức giá dưới đây. Các trạm quy mô khác tùy thuộc vào các yếu tố
• Quy mô ngân sách của bạn phụ thuộc hoàn toàn vào số lượng thiết bị phát rò rỉ mà bạn chọn.
  Số lượng tùy chọn cho máy phát rò rỉ SF6 càng nhiều, thì ngân sách yêu cầu càng lớn.

ງົບປະມານ ສຳ ລັບລະບົບຕິດຕາມກວດກາແກgasດສະຖານີ SF6 GIS
ພວກເຮົາສະ ເໜີ ລາຄາຫົວ ໜ່ວຍ ຊົ່ວຄາວ ສຳ ລັບລະບົບສະຖານີ 110KVA GIS ໃນລາຄາຂ້າງລຸ່ມ. ສະຖານີຂະ ໜາດ ອື່ນໆຂື້ນກັບປັດໃຈຕ່າງໆ
ຂະ ໜາດ ຂອງງົບປະມານຂອງທ່ານແມ່ນຂື້ນກັບ ຈຳ ນວນຜູ້ໃຫ້ກູ້ທີ່ທ່ານເລືອກ.
ຈຳ ນວນຕົວເລືອກຫລາຍກວ່າເກົ່າ ສຳ ລັບເຄື່ອງຈັກຮົ່ວໄຫຼແບບ SF6, ຈຳ ເປັນຕ້ອງມີງົບປະມານຫຼາຍເທົ່າໃດ
